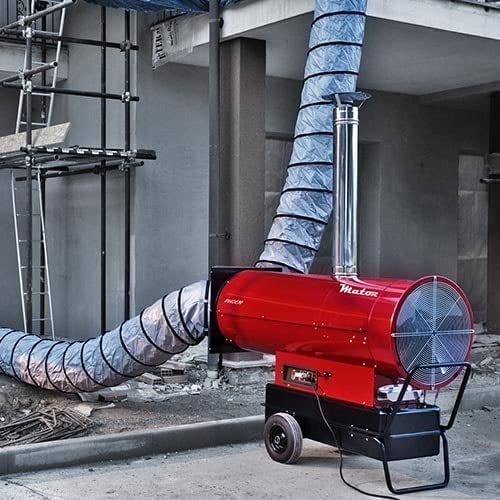

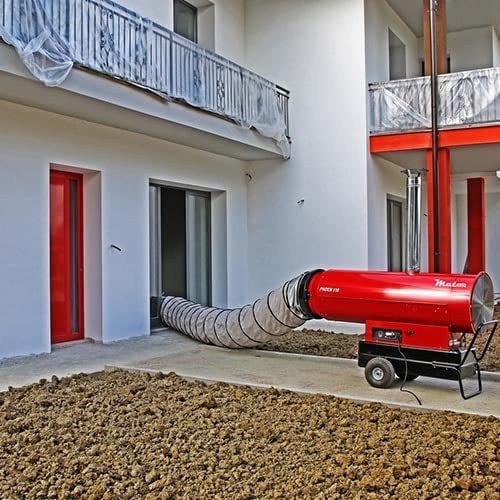

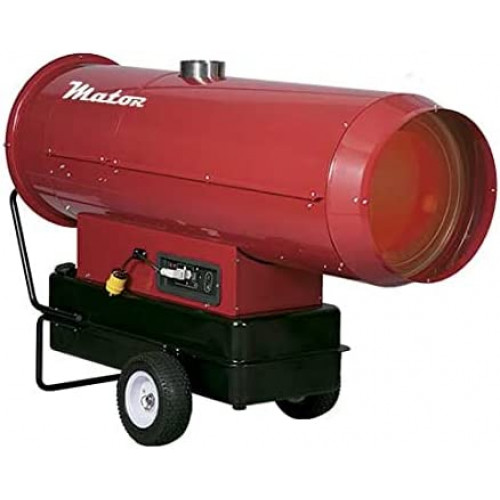

ESQUEMA DE FUNCIONAMIENTO | CUADRO DE MANDOS:1) Botón de reinicio con indicador de bloqueo (rojo), funcionamiento (verde) y espera (naranja). 2) Interruptor de control con tres posiciones: Posición 0 parada. Posición 1 funcionamiento. Posición 2 para trabajar con termostato, higrostato, temporizador. 3) Conexión para termostato, higrostato, temporizador. 4) Interruptor de control de potencia con dos posiciones: 1a etapa – 75 kW y 2a etapa – 110 kW 5) Indicador de encendido. 6) Salida de línea cable. | QUEMADOR DE GASOIL BM21) Cabeza de combustión 2) Motor de ventilación del quemador 3) Ventilador del quemador 4) Tubo flexible conexión motor – ventilador – cabeza de combustión 5) Bomba de gasoil 2 etapas 6) Ajuste de aire 7) Electrodos – Inyector. | Tipo de instalación- Equipo en el interior con salida de gases al exterior.

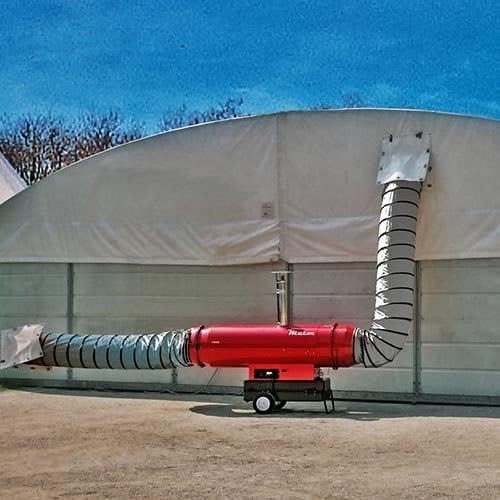

- Equipo en el exterior con conducto al espacio que se quiere climatizar
|
